Для чего нужна виброрейка Helix и как ей работать

Виброрейка Helix — строительное оборудование для выравнивания и поверхностного уплотнения свежей бетонной смеси. Она позволяет механизировать один из наиболее трудоёмких этапов бетонных работ и получить ровную поверхность без постоянного использования ручного инструмента.

В отличие от компактных виброреек с фиксированной длиной, Helix от Ижлазера имеет секционную конструкцию. Рабочая поверхность собирается из отдельных элементов, благодаря чему оборудование можно адаптировать под ширину конкретной бетонной карты.

Для чего нужна виброрейка

После укладки бетонная смесь ещё не представляет собой готовую ровную поверхность. Её необходимо распределить, уплотнить и выровнять.

При этом внутри свежего бетона могут оставаться воздушные включения. Если смесь обработана недостаточно качественно, после затвердевания это может негативно сказаться на структуре и поверхности конструкции.

Виброрейка решает сразу несколько задач:

• выравнивает свежую бетонную смесь;
• способствует поверхностному уплотнению;
• помогает распределить бетон по рабочей зоне;
• формирует ровную плоскость;
• ускоряет выполнение бетонных работ;
• снижает объём ручного труда.

Принцип работы основан на сочетании вибрационного воздействия и механического выравнивания. При движении рабочий профиль воздействует на свежий бетон, а вибрация передаётся от приводного механизма на рабочую конструкцию.

Как работает виброрейка Helix

Работа начинается после распределения бетонной смеси по рабочей зоне.

Бетона должно быть достаточно для заполнения пространства перед рабочим профилем, но чрезмерный избыток смеси также будет мешать нормальному перемещению оборудования.

После запуска приводного механизма вибрация передаётся на рабочие секции Helix.

Оператор плавно перемещает виброрейку по направляющим или рабочей поверхности. В процессе движения профиль:

1. распределяет бетонную смесь;
2. выравнивает её относительно заданного уровня;
3. воздействует вибрацией на верхний слой;
4. формирует более ровную поверхность.

При правильно подобранном режиме работы бетон постепенно приобретает необходимую геометрию.

Из чего состоит виброрейка Helix

Конструкция Helix построена по модульному принципу.

Основными элементами являются:

Приводная секция

Привод создаёт вибрационное воздействие, которое передаётся на рабочую часть оборудования.

В зависимости от комплектации Helix может использоваться бензиновый или электрический привод.

Рабочие секции

Рабочие элементы формируют поверхность, которая непосредственно взаимодействует с бетоном.

Секции соединяются между собой, позволяя получить необходимую рабочую длину.

Соединительные элементы

С помощью соединений отдельные секции объединяются в единую конструкцию.

Именно благодаря этому принципу Helix можно собирать под конкретную ширину бетонирования.

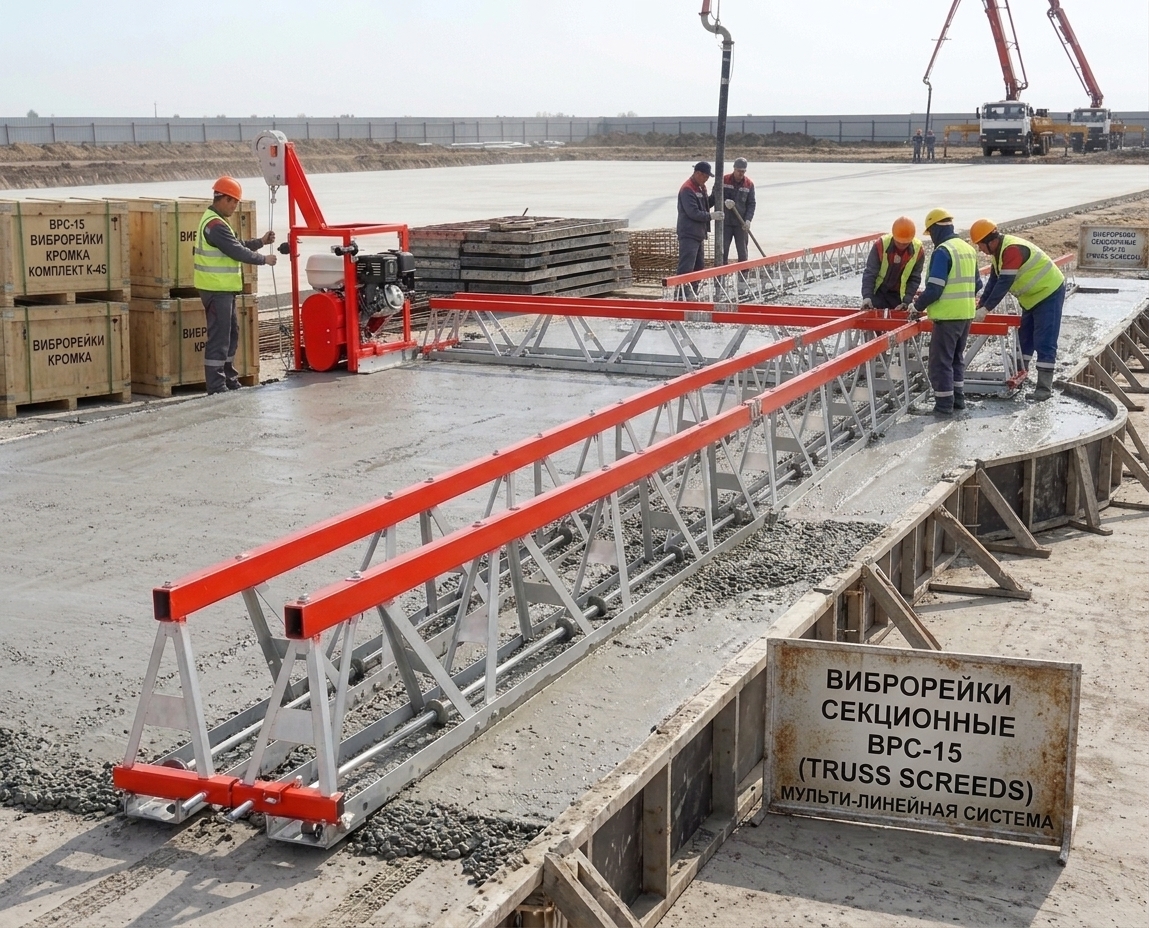

Почему Helix — секционная виброрейка

Для небольшого объекта фиксированной длины может быть достаточно.

Но при профессиональном строительстве ширина бетонных карт постоянно меняется. Сегодня требуется обработать площадку шириной несколько метров, а на следующем объекте — значительно более широкую поверхность.

У Helix рабочая длина формируется из отдельных секций.

Это даёт несколько преимуществ:

• можно менять рабочую длину;
• проще перевозить оборудование;
• удобнее хранить секции;
• одну систему можно использовать на разных объектах;
• можно подобрать конфигурацию под конкретную ширину бетонирования.

В линейке Helix используются секции различной длины, включая 0,5, 1, 2 и 3 метра, что позволяет формировать различные комбинации.

Где применяется виброрейка Helix

Виброрейка предназначена для работы со свежей бетонной смесью и особенно востребована там, где необходимо быстро обработать большую площадь.

Helix можно использовать при:

• устройстве промышленных полов;
• строительстве складов;
• бетонировании производственных помещений;
• устройстве бетонных площадок;
• строительстве парковок;
• заливке фундаментов;
• бетонировании дорог;
• строительстве ангаров;
• устройстве других монолитных конструкций.

Для больших площадей секционная конструкция особенно удобна, поскольку позволяет увеличить рабочую длину оборудования.

Бензиновая виброрейка Helix

Бензиновый привод подходит для объектов, где нет постоянного доступа к электросети.

Основное преимущество такой комплектации — автономность.

Бензиновая Helix удобна при работе:

• на открытых площадках;
• при строительстве дорог;
• на промышленных территориях;
• при бетонировании парковок;
• на удалённых строительных объектах.

Отсутствие электрического кабеля также упрощает перемещение оборудования по большой рабочей зоне.

Электрическая виброрейка Helix

Электрический вариант подходит для объектов с доступным электроснабжением.

Такая комплектация может быть удобна при устройстве бетонных полов внутри:

• складов;
• цехов;
• ангаров;
• производственных помещений;
• гаражей.

Выбор между бензиновым и электрическим приводом необходимо делать исходя из условий конкретного объекта.

Как правильно работать виброрейкой

Качество результата зависит не только от самого оборудования, но и от правильной организации работы.

1. Подготовить рабочую зону

Перед бетонированием необходимо убедиться, что основание и опалубка подготовлены, а направляющие установлены на нужной отметке.

2. Равномерно распределить бетон

Не стоит создавать большие перепады по высоте. Бетонная смесь должна быть распределена относительно равномерно по всей рабочей зоне.

3. Собрать Helix

Количество секций подбирается в зависимости от необходимой рабочей длины.

4. Проверить оборудование

Перед запуском необходимо убедиться в исправности привода, соединений и рабочих элементов.

5. Запустить вибрационный механизм

После запуска вибрация начинает передаваться на рабочие секции.

6. Плавно перемещать виброрейку

Оборудование необходимо вести равномерно, без резких рывков.

Слишком быстрое движение может не обеспечить необходимого качества обработки, а чрезмерно медленное — привести к излишнему воздействию на бетон.

7. Контролировать поверхность

После прохода необходимо проверить уровень и качество поверхности. Если отдельные участки требуют дополнительной обработки, их можно пройти повторно.

Как понять, что бетон хорошо обработан

Во время работы оператор должен контролировать не только движение виброрейки, но и состояние бетонной смеси.

Поверхность после прохода должна быть максимально равномерной, без выраженных перепадов и необработанных участков.

При этом виброрейка не заменяет все остальные операции по укладке бетона. В зависимости от конструкции и толщины слоя могут потребоваться предварительное распределение смеси, глубинное вибрирование и последующая обработка поверхности.

Как выбрать виброрейку Helix

Перед покупкой необходимо определить несколько параметров.

Ширина бетонирования

Это основной показатель, от которого зависит рабочая длина.

Объём работ

Для периодических небольших работ и постоянного бетонирования промышленных площадей требования к оборудованию будут разными.

Тип привода

Для открытых площадок часто удобен бензиновый вариант. Для помещений с электроснабжением можно использовать электрический привод.

Возможность транспортировки

Если оборудование используется на нескольких объектах, секционная конструкция значительно упрощает перевозку.

Helix для больших бетонных площадей

Главное преимущество системы проявляется именно при масштабном строительстве.

При заливке большого промышленного пола использование короткой виброрейки приводит к увеличению количества проходов.

Helix позволяет сформировать длинную рабочую поверхность из отдельных секций.

При этом после завершения работ оборудование можно разобрать и перевезти на следующий объект.

Для строительной компании это означает, что одна система может использоваться для разных задач, а рабочая длина подбирается непосредственно под объект.

Виброрейка Helix или ручное выравнивание

При небольшом объёме бетона ручной инструмент ещё может быть оправдан.

Но по мере увеличения площади бетонирования возрастает объём физической работы и время обработки поверхности.

Виброрейка позволяет перенести значительную часть этой работы на механизированное оборудование.

Особенно заметна разница при строительстве:

• складов;
• производственных цехов;
• крупных площадок;
• парковок;
• промышленных полов.

Важный момент: виброрейка не заменяет глубинный вибратор

Эти виды оборудования выполняют разные задачи.

Виброрейка работает преимущественно с поверхностью бетонной смеси — выравнивает и выполняет поверхностное уплотнение.

Глубинный вибратор погружается непосредственно в бетон и используется для внутреннего уплотнения смеси.

Поэтому при массивных бетонных конструкциях может потребоваться сочетание обоих видов оборудования.

Купить виброрейку Helix

Виброрейка Helix от Ижлазера подходит для профессионального выравнивания и поверхностного уплотнения бетона.

Секционная конструкция позволяет подобрать рабочую длину под конкретный объект, а выбор бензинового или электрического привода — адаптировать оборудование к условиям работы.

Если вы планируете купить виброрейку для бетона, специалисты Ижлазера помогут подобрать необходимую конфигурацию Helix.
