Как правильно измерить шаг спирали шнека
Одной из самых распространенных ошибок при заказе шнековых спиралей является неправильное измерение шага спирали. Из-за этого изготовленная деталь может не подойти к существующему шнеку или потребовать дополнительной доработки.
Специалисты ООО «Ижлазер» регулярно сталкиваются с ситуациями, когда заказчики измеряют шаг спирали «на весу» или прикладывают рулетку под углом к виткам. Такой способ измерения не позволяет получить точный результат и часто приводит к ошибкам.
Что такое шаг спирали?

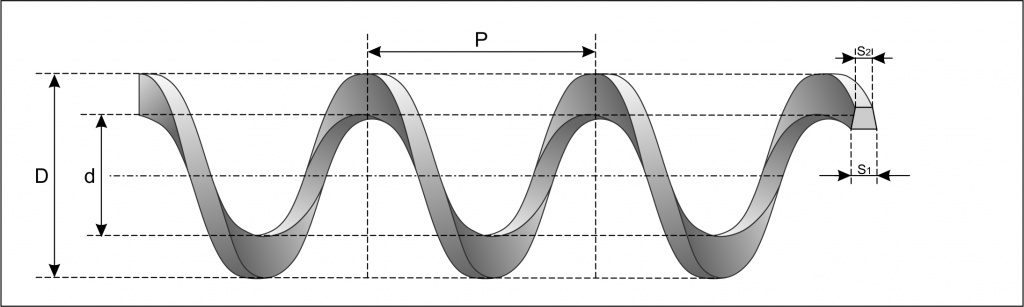

Шаг спирали — это расстояние (P) между двумя соседними витками, измеренное строго вдоль оси шнека. Именно этот размер используется при изготовлении новых спиралей и восстановлении шнеков.
Как правильно измерить шаг?

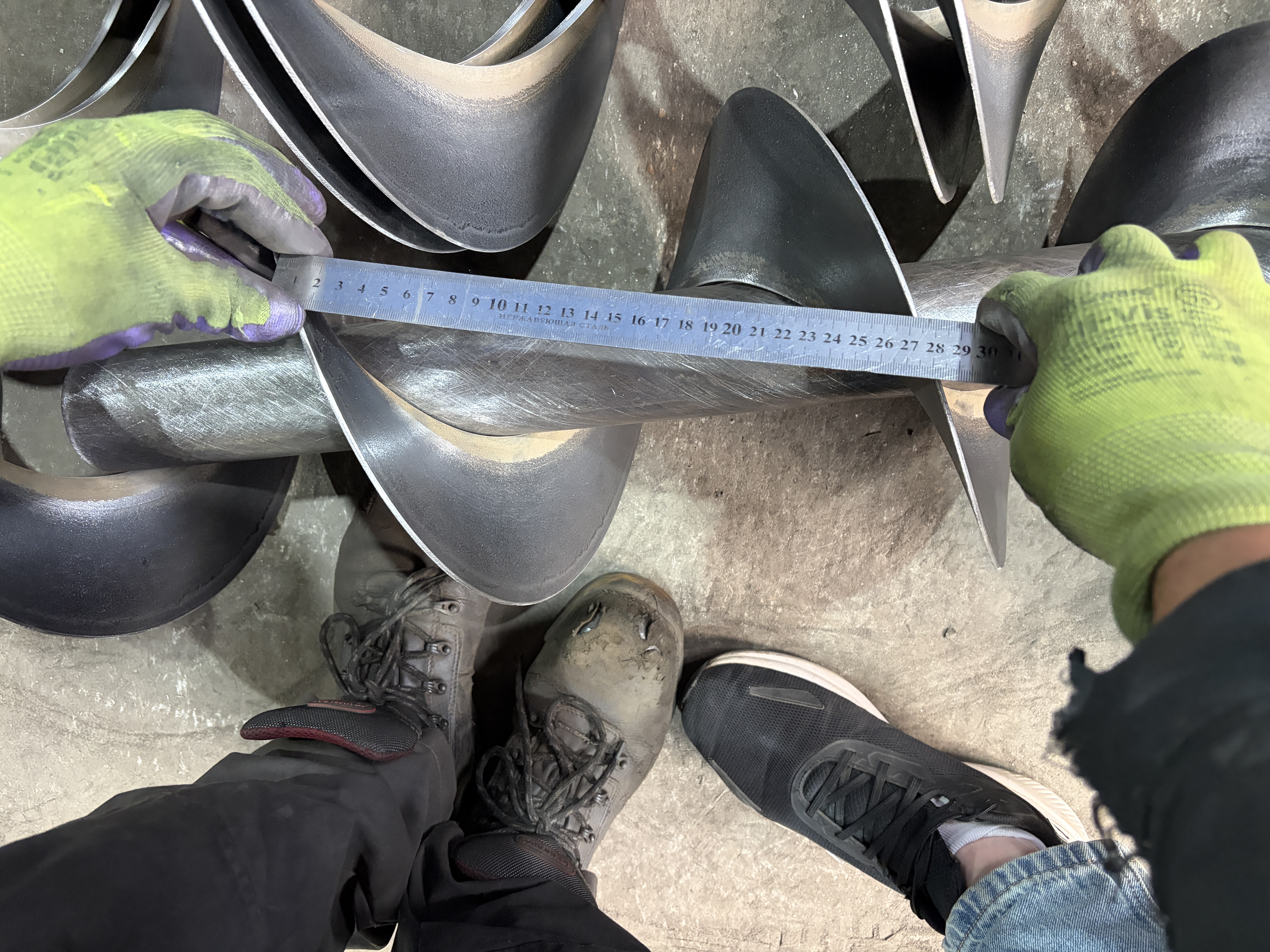

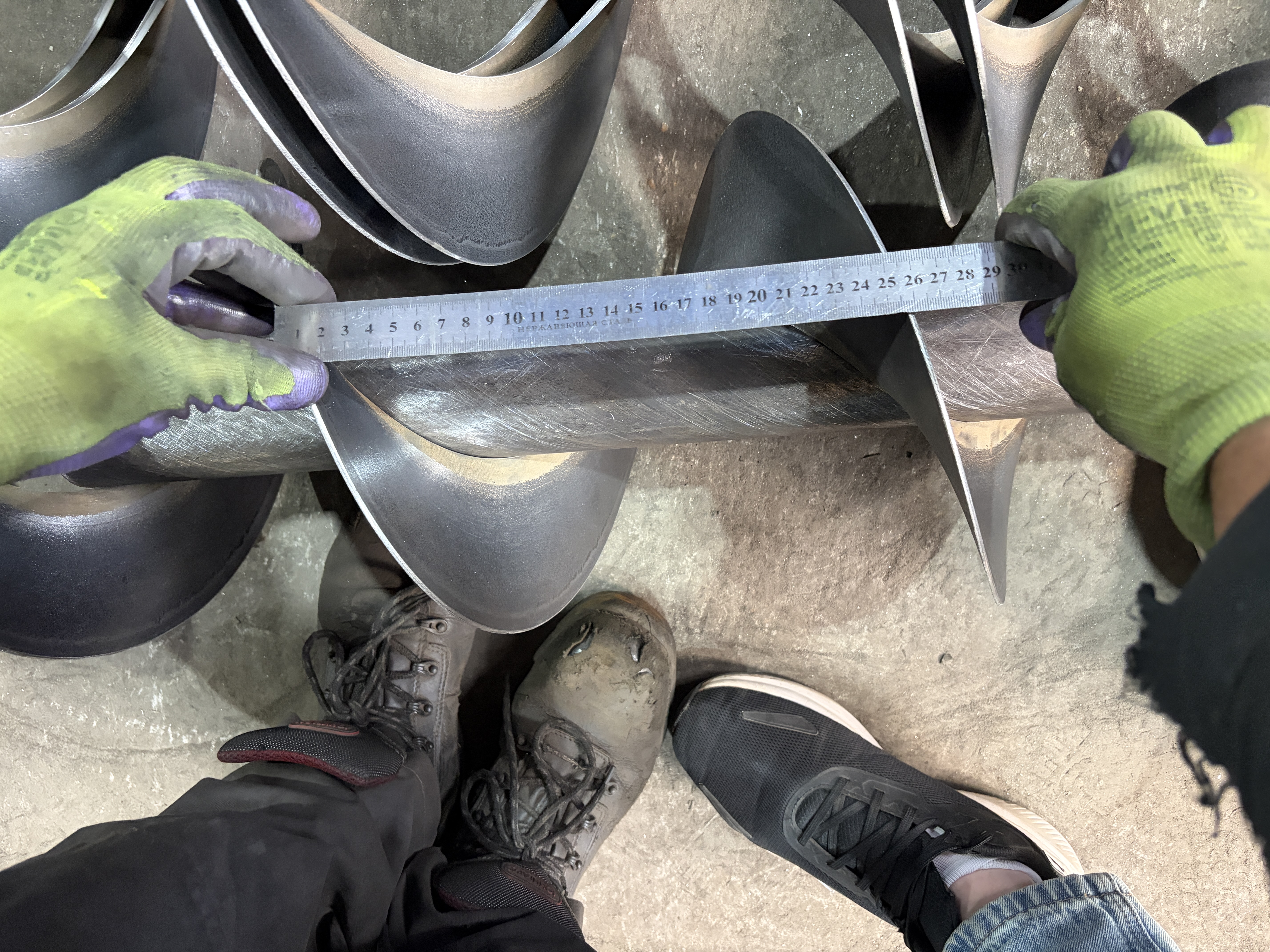

Правильное измерение выполняется только на собранном шнеке или на спирали, установленной на вал.
Для получения точного результата необходимо:
- установить спираль на вал;
- расположить рулетку строго параллельно оси вала;
- измерить расстояние между одинаковыми точками двух соседних витков;
- выполнить несколько измерений в разных местах для проверки результата.
Только такой способ позволяет определить реальный шаг спирали без погрешностей.
Почему нельзя измерять спираль без вала?
Свободная спираль не имеет жесткой фиксации. Под собственным весом она может деформироваться, менять форму и расстояние между витками.

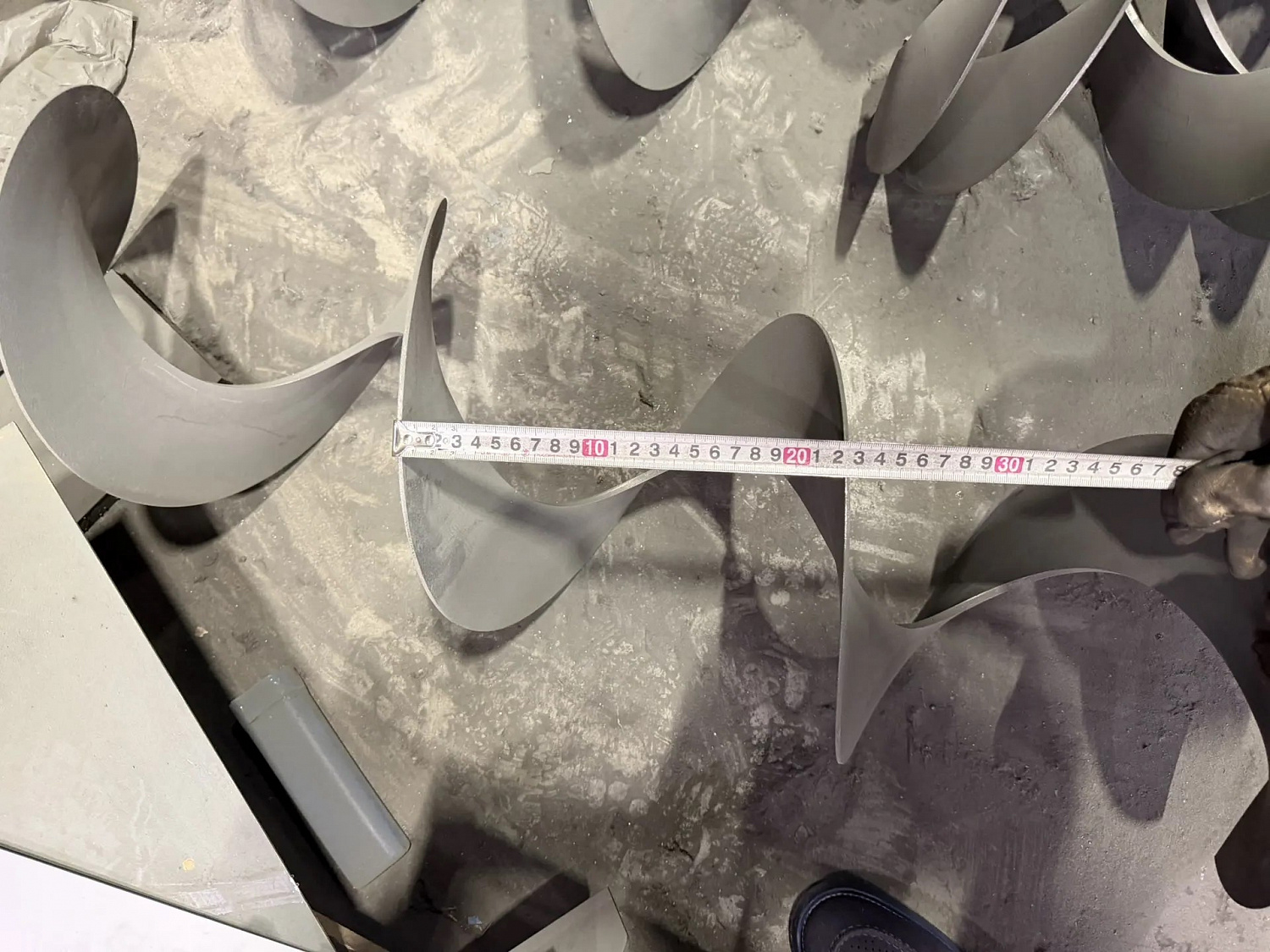

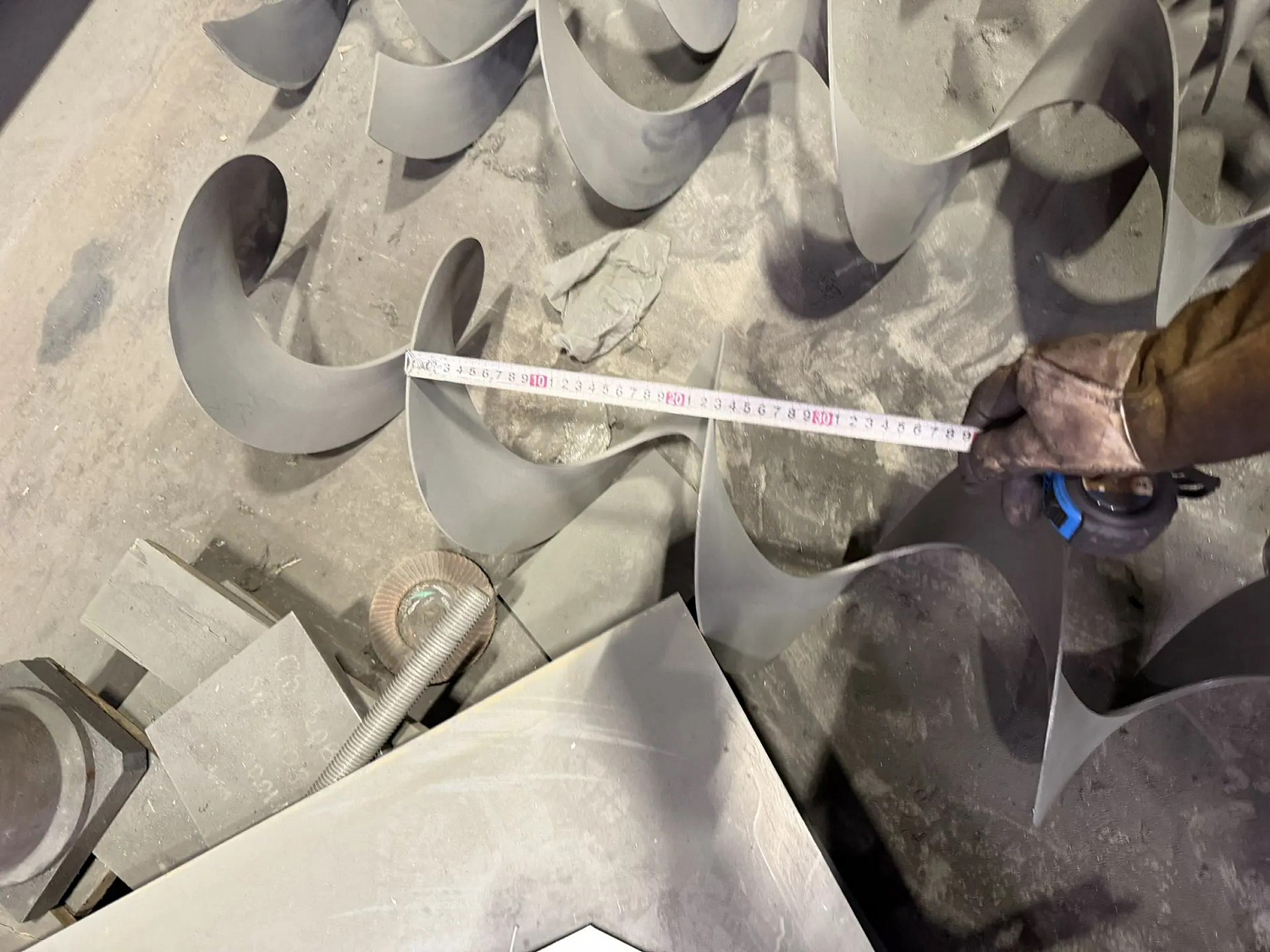

Кроме того, при измерении без вала практически невозможно выдержать правильное направление рулетки. Если измерение выполняется под углом к оси будущего шнека, полученное значение будет больше или меньше фактического шага.
Именно поэтому измерения «на полу», «на столе» или на отдельно лежащем витке не могут считаться точными и не подходят для изготовления новых деталей.
Самая распространенная ошибка

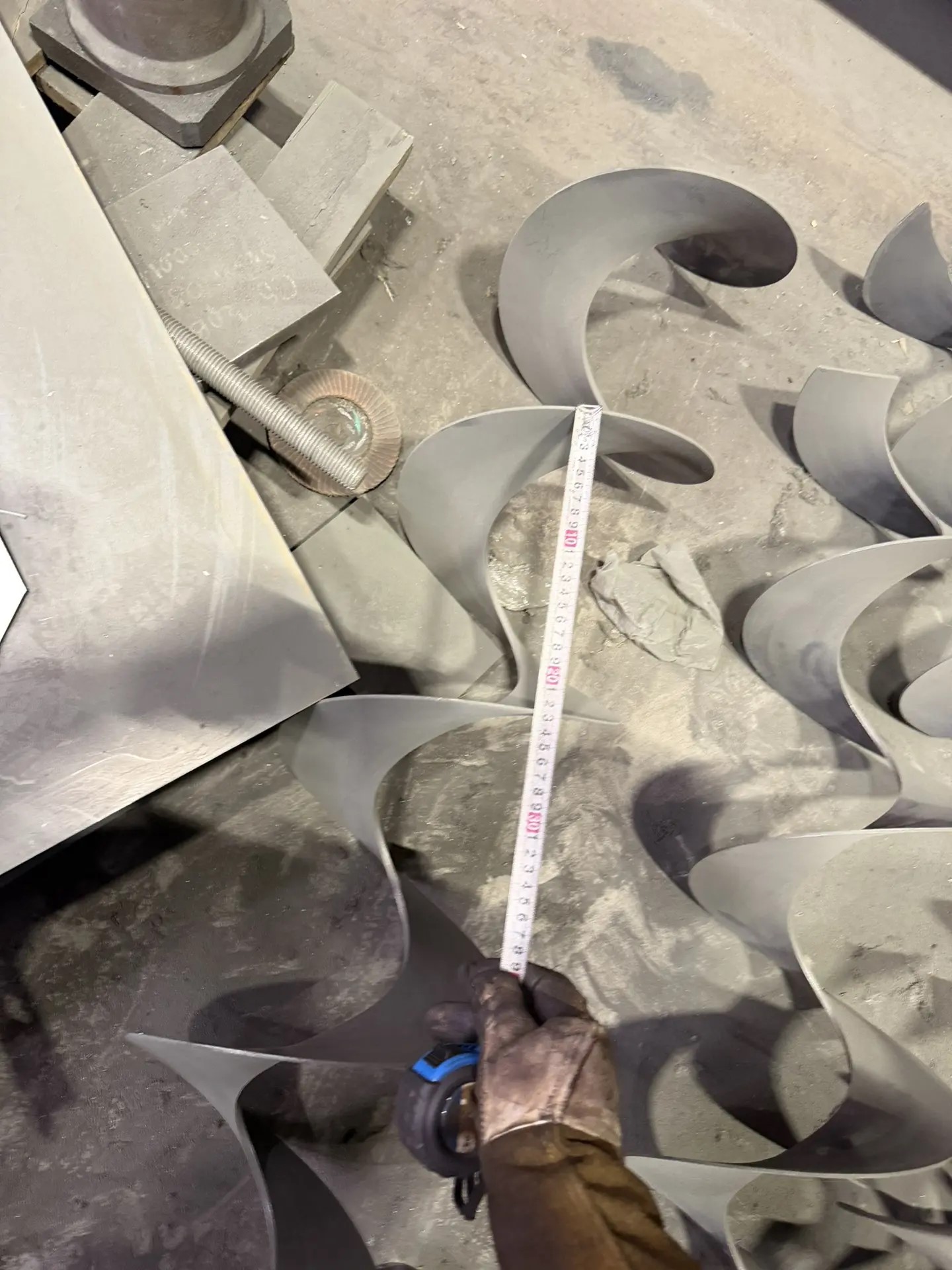

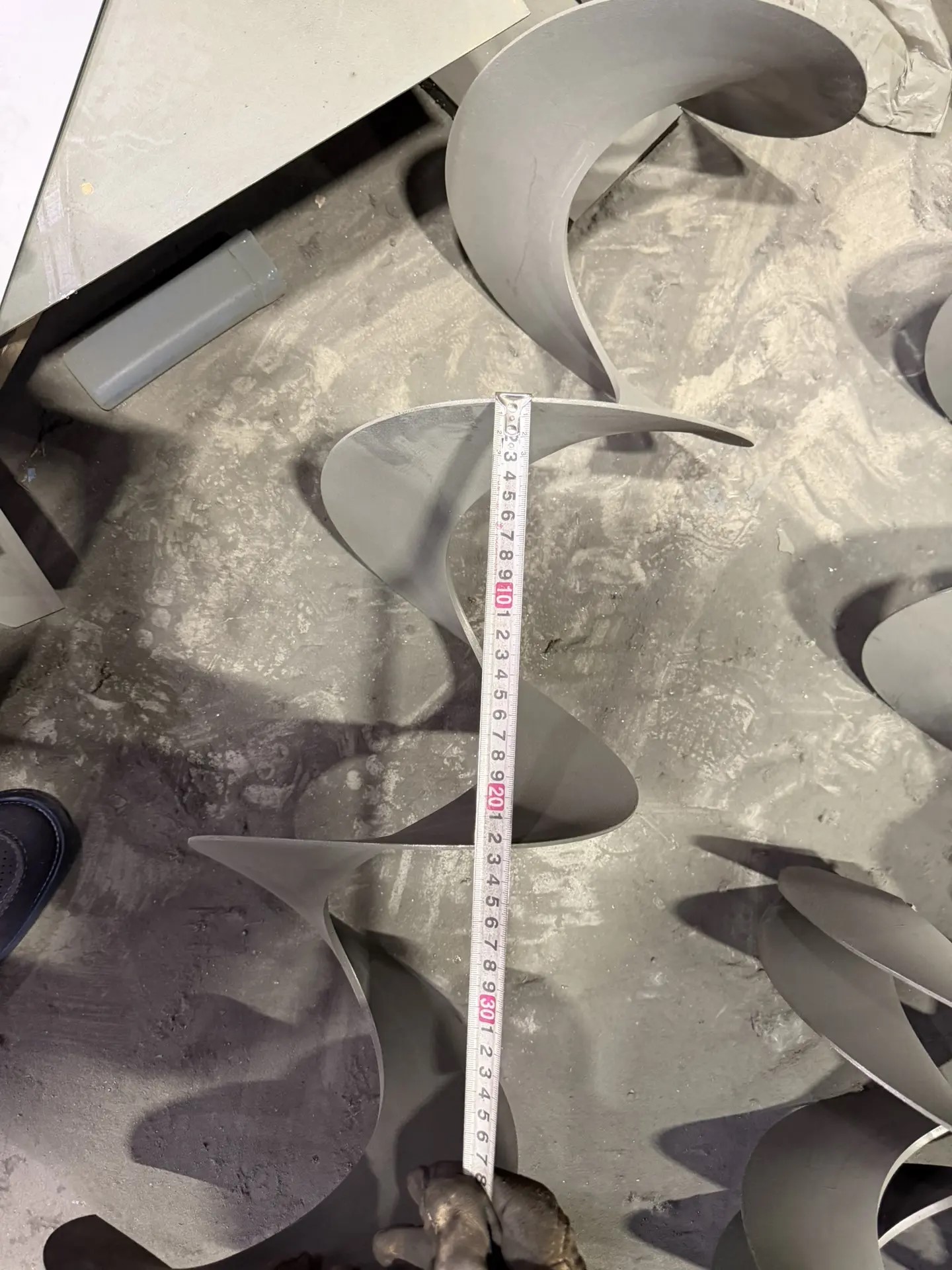

Очень часто рулетку прикладывают непосредственно к поверхности витка или по диагонали между витками. В результате измеряется расстояние по наклонной линии, а не вдоль оси шнека.
Такое измерение не соответствует реальному шагу и может привести к изготовлению спирали с неверной геометрией.
Рекомендации от Ижлазер
Перед заказом шнековой спирали всегда измеряйте шаг только на валу и только при расположении рулетки параллельно оси шнека. Если такой возможности нет или возникают сомнения в правильности измерений, отправьте специалистам ООО «Ижлазер» фотографии шнека с нескольких ракурсов и основные размеры. Наши инженеры помогут определить необходимые параметры и подобрать или изготовить спираль с требуемой геометрией.
Правильно выполненные измерения — это гарантия того, что новая шнековая спираль идеально подойдет к вашему оборудованию и не потребует дополнительной доработки после установки.
